什么是不锈钢蝶阀不锈钢蝶阀的用途和特点不锈钢蝶阀有哪些分类? 1,什么是不锈钢蝶阀? 不锈钢蝶阀 是用盘形美闭件(可以是圆形或矩形等),转动90或90左右来启闭阀门的一种旋转阀

什么是不锈钢蝶阀不锈钢蝶阀的用途和特点不锈钢蝶阀有哪些分类?



1,什么是不锈钢蝶阀?


不锈钢蝶阀是用盘形美闭件(可以是圆形或矩形等),转动90°或90°左右来启闭阀门的一种旋转阀,不锈钢蝶阀是一种古老的阀门早期由于密封性能不良,只能作调节用,例如烟道阀便是种调节不锈钢蝶阀,随着合成橡胶等师性密封材料的出现,以及密封机构的深入研究,出现了密封式的不锈钢蝶阀,弹性金属阀座及新的结构形式的出现,使不锈钢蝶阀在高温、低温环境中也逐渐被采用,目前不锈钢蝶阀的发展趋势是既可作调节用,又可作密封用。


2,不锈钢蝶阀的用途和特点:


不锈钢蝶阀具有结构简单,不易产生热变形,重量轻,占据空间位置小,阻力相对小,启闭迅速,启闭功率小,密封性好,寿命较长等优点,故得到广泛应用,尤其在低压大口径阀门中的应用日益扩大。

总之密封不锈钢蝶阀在水系统,气系统得到广泛应用。如市政工程的给、排水系统,火力发电厂,核电站各种供水系统,热力管网及污水处理系统,水电站大型水轮机的进的水阀,电力,化工、石油,冶金,船舶,造纸,城市燃气,上下水道,食品工业以至原子能和国防工程中,都相继采用不锈钢蝶阀,而且有向高中压发展的趋势。不锈钢蝶阀能输送和控制的介质有水,凝结水,污水,海水等各种液体及空气,煤气等气体及蒸汽,干燥粉末,泥浆、果浆及带悬浮物的混合物。

目前已有Class600 ~1500年的不锈钢蝶阀。在20世纪70 ~ 80年代,我国也曾制造过PN40的不锈钢蝶阀,目前我国已能制造PN100乃至更高压力的不锈钢蝶阀。世界上最大的不锈钢蝶阀尺寸为32ft(9.75m),阀门的密封机理是靠作用在密封面上有一定的密封比压而达到的,不锈钢蝶阀也不例外。

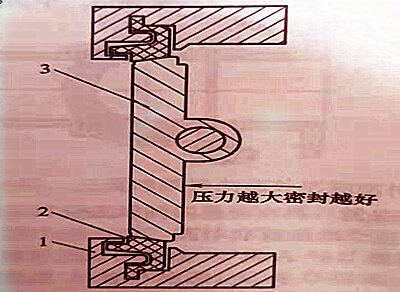

蝶阀密封原理图
(图一)不锈钢蝶阀密封原理
1-阀体 :2-密封圈 : 3-碟板


不锈钢蝶阀的密封的三种形式:


①靠过盈量产生比压压紧。

②靠直接压力或力矩将密封副压紧,如双偏心,三偏心不锈钢蝶阀,密封环内充气充液。

③靠泊松效应利用介质压在密封圈上,由(图一)可知,上下游压差越大则越易密封。

有时还利用“肘节效应”的弹性体,该弹性体中间断面薄于外径或内径,当压力作用时,结构允许阀座外径挠曲而使接触表面密封。


3,不锈钢蝶阀的分类:


不锈钢蝶阀可以按多种方法进行分类,例如不锈钢蝶阀按用途和作用分,可分为截断型和调节型;按结构形式分为中线型,单偏心,双偏心和三偏心不锈钢蝶阀:按密封材料分,可以分为橡胶密封不锈钢蝶阀,四氟密封不锈钢蝶阀和金属密寸不锈钢蝶阀。
