钟罩阀结构原理及安装维护方法

时间: 2020-05-05 11:47:05 浏览次数:
钟罩阀主要用于高温尘气的开关阀,是高温温尘气重要配件,高炉和煤气发生炉使用比较常见,有干式和湿式两种类型。 具有结构紧凑,占地面积小,气密性严,可靠性高等特点。 钟
钟罩阀主要用于高温尘气的开关阀,是高温温尘气重要配件,高炉和煤气发生炉使用比较常见,有干式和湿式两种类型。


具有结构紧凑,占地面积小,气密性严,可靠性高等特点。

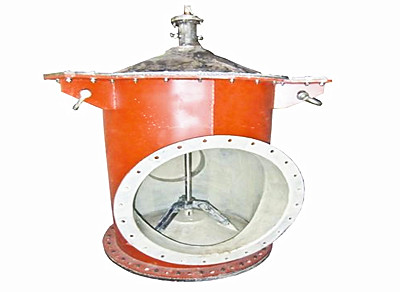

钟罩阀图


钟罩阀概述:


具有结构紧凑、占地面积小、气密性严、可靠性高、分外是在驱动装配上作了庞大改进,由固定式启闭改为同步启闭。增长了运行器,确保了阀盘的开启关闭始终与轴心线保持垂直活动,从而进步了吊绳的使用寿命seo网站优化,削减了故障。阀盘的运行设制了导向体系使之运行平稳、耐腐、耐磨、耐压的镍基合金作密封副,采用线密封,排除了介质物对密封性能的影响,进步了密封的可靠性及耐压性。


钟罩阀结构原理:


钟罩阀原理很简单,上部是一筒状或者锥形钟罩,钟罩与上部运动杆相连,下部为进气口,密封时钟罩着落将下部进气口密封,反之向上则阀门开启,出口设置在侧面。

钟罩阀结构原理图

主要由驱动装配同步运行器、支架、筒体、导向杆、阀体、阀盘、限位专置、专用扶梯组成。


其运行原理为,当驱动装配通电后作旋转活动,提拔吊绳带动导向杆,通过导向杆连接;轴把活动传动给阀盘,从而使阀盘作上活动,达到开启的目的。反之驱动装配反转则阀盘着落关闭。


在驱动装配得电启动的同时,同步器同时启动,推动驱动装配作直线同步前进或后退,确保阀盘启闭的垂直中间活动。


钟罩阀结构产品特点:


钟罩阀具有结构紧凑、占地面积小、气密性严、可靠性高、特别是在驱动装置上作了重大改进,由固定式启闭改为同步启闭,增加了运行器,确保了阀盘的开启关闭始终与轴心线保持垂直运动,从而提高了吊绳的使用寿命,减少了故障,阀盘的运行设制了导向系统使之运行平稳、耐腐、耐磨、耐压的镍基合金作密封副,采用线密封,排除了介质物对密封性能的影响,提高了密封的可靠性及耐压性,达到远矩离集中控制的目的,广泛应用在高炉煤粉喷吹和制粉体系。


安装与维护:


出厂时≤DN1200时为整体装配出厂、>DN1200时则分为四大部件即本体(包括筒体、导杆、阀盘、阀体)、支架、驱动件、扶梯。


部件安装,首先将本体(即筒体、导杆、阀盘、阀体)经清洗后与管道连接牢固,确保导杆与水平面垂直,确认后,吊装支架与本体用紧固件固牢。再将同步器装于支架顶端轨道上将动葫芦与同步器体架固牢将电动葫芦钢丝绳放下将头部吊环与导向杆通过  轴连接一体,总体即完毕,最后检查所有紧固件无误后安装电控系统。


钟罩阀本体允许使用温度<450℃,外表不设保温层,使用时应根据介质、结露情况及工艺要求自行设制。


所有电器控制原件使用环境温度不得超过-30~+40℃,超过时应采取,保温隔热措施。露天安装时其顶端驱动装置应设防雨罩,以防电机电器受潮浇坏。


钟罩阀体腔内每年至少应清洗一次,如此阀长期开启导杆上要定期涂润滑脂,启闭频繁的每月应注油一次。润滑脂为耐高温黑色气里基润滑脂。


本阀不适用于易燃、易爆及强腐蚀性介质,如需使用应特殊处理,定货时说明。
