LDBAAP耐高温耐磨硬密封气动球阀
产品简介
LDBAAP耐高温耐磨硬密封气动球阀结构图阀体材质WCB,SS304,SS316,SS316L密封材料 PTFE,PPL(特选:石墨,硬密封)设计标准API6D,ANSIB1634法兰连接API6D,ANSIB1610
订购热线:13587667751
产品介绍

LDBAAP耐高温耐磨硬密封气动球阀基本简介

型号:LDBAAP
加工定制:否
材质:不锈钢
连接形式:法兰 类型
(通道位置):二通式
驱动方式:气动
流动方向:双向
适用介质:蒸汽
压力环境:常压
 公称通径:15 mm
密封形式:软密封型
工作温度:常温
标准:美标 形态:球式

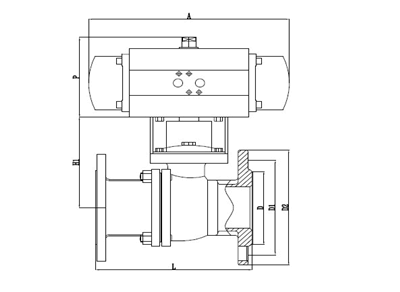

LDBAAP耐高温耐磨硬密封气动球阀结构图

气动球阀结构图

技术参数

阀体参数

气缸形式 双作用,单作用

公称压力 CLASS150,300,400

环境温度 -20℃~ 80℃

连接方式 法兰式GB(特选JB,ANSI,JIS)

气源压力 双作用4~8bar,单作用5~8bar

阀体材质 WCB,SS304,SS316,SS316L



球芯材质 SS,SS304,SS316,SS316L

功能选项

密封材料 PTFE,PPL(特选:石墨,硬密封)

防 爆 型 防爆等级:dIIBT4

工作温度

C3:-30℃~150℃

信号反馈 X1机械无源信号,X2有源信号

C6:-30℃~250℃

手动功能 气动阀可选手轮,手动开阀,关阀功能

C7:-30℃~350℃

调 节 型 输入4-20mA信号,实现球阀调节功能

C8:-40℃~450℃





标准规范

附件选项

设计标准 API6D,ANSI B16.34

回 讯 器 也叫限位开关,远程反馈开关信号

结构长度 API6D,ANSI B16.10

电 磁 阀 双作用选两位五通,单作用选两位三通

法兰连接 API6D,ANSI B16.10

三 联 件 可对气源稳压,过滤,气缸加润滑油

连接法兰尺寸 ANSI B16.5

手轮机构 转动手轮机构,可实现手动开,关阀

实验和检验 API6D,API598

电器定位器 输入4-20mA信号,实现球阀调节功能



备 注 气缸参数请另参考所选配的气动执行器资料


LDBAAP耐高温耐磨硬密封气动球阀相关零件结构与选用材质

零件结构材质表



材质

序号

零件名称

C

P

R

1

右阀体

A216-WCB

A351-CF8

A351-CF8M

2

螺母

A194-2H

A276-304

A276-316

3

垫片

PTFE,石墨金属复合垫

4

螺栓

A193-B7

A276-304

A276-316

5

阀体

A216-WCB

A351-CF8

A351-CF8M

6

阀座

PTFE,尼龙(Nylon),对位聚苯(PPL),硬质合金(Hard Alloy)

7

球体

A182-F304

A182-F304

A182-F316

8

阀杆

A276-410

A276-304

A276-316

9

垫片

A276-304

A276-304

A276-316

10

填料

PTFE,柔性石墨

11

衬套

PTFE复合轴承

12

压盖

A216-WCB

A351-CF8

A351-CF8M

13

螺栓

A194-2H

A276-304

A276-304

14

螺栓

A194-2H

A276-304

A276-304

15

连接支架

A351-CF8

A351-CF8

A351-CF8

16

螺栓

A194-2H

A276-304

A276-304

17

连接套

A351-CF8

A351-CF8

A351-CF8

18

气动装置

LDP系列,LDSK系列,AW系列

19

位置指示器

塑料


LDBAAP耐高温耐磨硬密封气动球阀基本尺寸

主要外形连接尺寸Q641F(N,P,H,Y)-Class150

型号

DN

in

L

L1

L2

~H

D

D1

D2

C

F

n-Φd

执行器型号

LDBAAP15

15

1/2

108

141/159

71/83

204/235

89

60.5

35

10

1.6

4-Φ15

LD052P/LD063SK

LDBAAP20

20

3/4

117

141/159

71/83

209/240

99

69.9

43

10.5

1.6

4-Φ15

LD052P/LD063SK

LDBAAP25

25

1

127

159/211

83/95

214/256

108

79.2

51

11.5

1.6

4-Φ15

LD063P/LD083SK

LDBAAP32

32

1 1/4

140

211/248

95/107

257/277

117

88.9

64

13

1.6

4-Φ15

LD063P/LD105SK

LDBAAP40

40

1 1/2

165

248/269

107/123

274/292

127

98.6

73

14.5

1.6

4-Φ15

LD083P/LD105SK

LDBAAP50

50

2

178

248/269

107/123

290/300

152

120.7

92

16

1.6

4-Φ19

LD083P/LD105SK

LDBAAP65

65

2 1/2

190

269/345

123/152

310/335

178

139.7

105

18

1.6

4-Φ19

LD105P/LD125SK

LDBAAP80

80

3

203

269/345

123/152

346/368

191

152.47

127

19.5

1.6

4-Φ19

LD105P/LD125SK

LDBAAP100

100

4

229

345/409

152/172

378/410

229

190.5

157

24

1.6

8-Φ19

LD125P/LD160SK

LDBAAP125

125

5

356

409/438

172/187

425/450

254

215.9

186

24

1.6

8-Φ22

LD160P/LD190SK

LDBAAP150

150

6

394

550/600

215/240

468/531

279

241.3

216

25.5

1.6

8-Φ22

LD190P/LD210SK

LDBAAP200

200

8

457

633/730

262/730

583/618

343

298.5

270

28.5

1.6

8-Φ22

LD210P/LD240SK





主要外形连接尺寸Q641F(N,P,H,Y)-Class300

型号

DN

in

L

L1

L2

~H

D

D1

D2

C

F

n-Φd

执行器型号

LDBAAP15

15

1/2

140

141/159

71/83

204/235

95

65.7

35

14.5

1.6

4-Φ16

LD052P/LD063SK

LDBAAP20

20

3/4

152

141/159

71/83

209/240

117

82.5

43

15.8

1.6

4-Φ19

LD052P/LD063SK

LDBAAP25

25

1

165

211/248

95/107

214/265

124

88.9

51

17.6

1.6

4-Φ19

LD063P/LD083SK

LDBAAP32

32

1 1/4

178

211/248

95/107

269/287

133

98.4

64

19.1

1.6

4-Φ19

LD075P/LD092SK

LDBAAP40

40

1 1/2

190

248/269

107/123

282/292

155

114.3

73

20.6

1.6

4-Φ19

LD083P/LD105SK

LDBAAP50

50

2

216

269/315

123/141

290/325

165

127

92

22.3

1.6

8-Φ19

LD083P/LD105SK

LDBAAP65

65

2 1/2

241

269/345

123/152

310/357

191

149.2

105

25.4

1.6

8-Φ22

LD105P/LD125SK

LDBAAP80

80

3

283

345/409

152/172

346/368

210

168.3

127

28.6

1.6

8-Φ22

LD105P/LD140SK

LDBAAP100

100

4

305

409/438

172/187

418/443

254

200

157

31.8

1.6

8-Φ26

LD125P/LD160SK

LDBAAP125

125

5

381

438/550

187/215

460/503

279

234.9

186

35

1.6

8-Φ26

LD160P/LD190SK

LDBAAP150

150

6

403

550/600

240/262

518/563

318

269.9

216

36.6

1.6

12-Φ26

LD190P/LD210SK

LDBAAP200

200

8

502

633/730

262/330

583/618

381

330.2

270

41.3

1.6

12-Φ29

LD240P/LD270SK





主要外形连接尺寸Q641F(N,P,H,Y)-Class400

型号

DN

in

L

L1

L2

~H

D

D1

D2

C

F

n-Φd

执行器型号

LDBAAP15

15

1/2

165

141/211

71/95

204/235

95

65.7

35

14.5

6.4

4-Φ16

LD052P/LD063SK

LDBAAP20

20

3/4

190

159/211

83/95

240/252

117

82.5

43

15.8

6.4

4-Φ19

LD063P/LD083SK

LDBAAP25

25

1

216

211/248

95/107

257/265

124

88.9

51

17.6

6.4

4-Φ19

LD075P/LD092SK

LDBAAP32

32

1 1/4

229

248/269

107/123

269/287

133

98.4

64

20.6

6.4

4-Φ19

LD083P/LD105SK

LDBAAP40

40

1 1/2

241

248/315

107/141

282/292

156

114.3

73

22.3

6.4

4-Φ19

LD092P/LD105SK

LDBAAP50

50

2

292

269/345

123/152

300/325

165

127

92

25.4

6.4

8-Φ19

LD105P/LD125SK

LDBAAP65

65

2 1/2

330

345/438

152/187

335/357

190

149.2

105

28.6

6.4

8-Φ22

LD105P/LD140SK

LDBAAP80

80

3

356

409/438

172/187

368/400

210

168.3

127

31.8

6.4

8-Φ22

LD125P/LD160SK

LDBAAP100

100

4

406

438/550

187/215

418/506

254

200

157

35

6.4

8-Φ26

LD160P/LD190SK

LDBAAP125

125

5

457

550/633

215/262

445/548

279

234.9

186

38.2

6.4

8-Φ26

LD190P/LD210SK

LDBAAP150

150

6

495

633/730

262/300

563/598

318

269.9

216

41.3

6.4

12-Φ26

LD240P/LD270SK

LDBAAP200

200

8

597

730

330

636/666

381

330.2

270

47.6

6.4

12-Φ29

LD270P



注意:

球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。

执行器型号***/***分别是气动执行器双作用式/单作用式(弹簧复位)。

根据不同阀门扭矩,使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。

以上执行器配置及数据均采用软密封(F,N,P)阀门,硬密封阀门的配置及数据请咨询本公司。
