PBQ340F/H偏心半球阀
产品简介
阀门启闭时，球体与阀座完全脱开，消除了密封副的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题。3、非金属弹性材料被于金属座中，阀座金属密封面受到良好的保护。PBQ
订购热线：13250886677
产品介绍
PBQ340F/H偏心半球阀
产品概述：
偏心半球阀是是为解决溶液及矿浆等两相流介质输送中的技术难题而研制开发的新型产品，利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，达到关紧，调节，启闭的作用。本产品结构新颖，性能稳定，开启迅速轻便，磨损自动补偿，密封可靠耐用，易于调整维修；直通式结构流通面积大，较截止阀、蝶阀等阀门阻尼小，系统降压小；能够自行破除结垢，方便启闭，无“死区”，克服了闸阀、球阀、截止阀等易结疤，易堵塞、易泄漏、寿命短等弊端，显示了独有的优越性。特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
PBQ340F/H偏心半球阀－产品特点：
1、阀座设外台阶与阀体内台阶相配合的结构，防止了球体与阀座发生卡阻或脱离现象。
2、利用偏心阀体，偏心球体和阀座，阀杆作旋转运气时，在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好密封的目的，所以偏心半球阀密性能安全可靠；阀门启闭时，球体与阀座完全脱开，消除了密封副的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题。
3、非金属弹性材料被于金属座中，阀座金属密封面受到良好的保护。
4、半球切口的球体与阀座之间有剪切作用，特适用于含维，微小固体颗粒，浆等介质。
5、全开时流通能力大，压力损失小，且介质不会沉积在阀体中腔内。
6、本产品具有精确的调节和可靠定位功能，流量特性为近似百分比，可调范围大，最大调比为100；1。

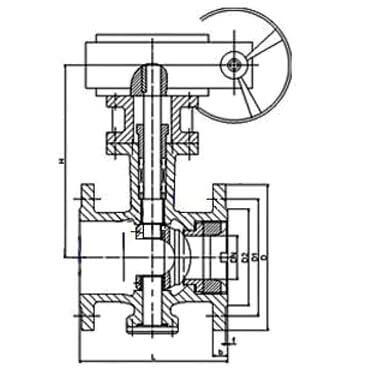

PBQ340F/H偏心半球阀外形结构
PBQ340F/H偏心半球阀外形结构
PBQ340F/H偏心半球阀性能规范：
| 公称压力 | 1.6 | Mpa | |
|---|---|---|---|
| 试验压力 | 强度试验 | 2.4 | |
| 上密封试验 | - | ||
| 密封试验 | 1.8 | ||
| 气密封试验 | 0.6 | ||
| 最高工作温度 | 350 | ℃ | |
| 适用介质；纸浆等含纤维物质 | |||
PBQ340F/H偏心半球阀－主要零件材质表：
| 零件名称 | 材质 | |
|---|---|---|
| 阀体、阀盖 | WCB | CF8 |
| 密封圈 | 2Cr13+氮化 | 304+氮化 |
| 球体 | 2Cr13+硬格 | 304+硬格 |
| 阀座、阀杆 | 2Cr13 | 304 |
| 垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
| 双头螺栓 | 35CrMoA | 1Cr18Ni9Ti |
PBQ340F/H偏心半球阀主要性能参数：
|
公称压力 PN(MPa) |
试验压力 | 适用介质 | 适用温度 | |
|---|---|---|---|---|
| 壳体试验 | 密封试验 | |||
| 1.6 | 2.4 | 1.76 |
水、油、气及 高粘度、含纤维、 固体颗粒等介质 |
-28℃～550℃ |
| 2.4 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 应用规范 | 连接法兰 | JB79-59 GB20592-97 AMSI B16.5 | ||
| 检验和试验 | JB/T 9092-99 、API 598 | |||
PBQ340F/H偏心半球阀－外形参数及连接尺寸：
|
公称压力 PN/Mpa |
公称通径 DN/mm |
尺寸(mm) | |||||||
| L | D | K | d | f | C | Z-￠d | H | ||
| 1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
| 600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
EQ340H EQ340Y-10 C (WCB/304/316)
|
称压力 PN/Mpa |
公称通径 DN/mm |
尺寸(mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | K | d | f | C | Z-￠d | H | ||
| 1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
