ZPG自动反冲洗排污过滤器

产品简介
当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。自动反冲洗排污过
订购热线:13587667751
产品介绍

ZPG自动反冲洗排污过滤器概述

1、过滤器工作过滤


正常工作时,水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。


2、过滤器冲洗排污


正常冲洗时,水流转向阀为开启状态。当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。


3、过滤器反冲洗排污


反冲洗时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流速增大,反洗效果好。

ZPG自动反冲洗排污过滤器技术参数:

滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃) -30~380 -80~450
公称压力(MPa) 0.6~5.0



(150Lb~600Lb)
过滤精度(目/in) 10-300

自动反冲洗排污过滤器性能与特点:


自动冲洗排污过滤器运行管理方便,过滤速度高,冲洗简单可靠,反冲洗能力强、不需动力、节能。

2、冲洗排污可在全流量下正常工作,既保持系统高的流量,又具有很低的压力降(小于0.05-0.1m水柱)避免了由于流速低面造成的表面污渍。

3、节能投资运行费用。在安装过程中不需高旁通管理,减少了旁路三个阀门的投资及安装费用,直接安装在管网上,不需任何支撑结构,节省空间。不需拆卸排污,降低了劳动强度,避免了调试和维修过程中的拆卸和排污、省工、省力、省时。
自动反冲洗排污过滤器安装、使用、维护:

接安装在产品管道上,不需任何支撑结构,一般靠近被保护的设备前。

2、冲洗可分两阶段进行。一是清洗排污阶段,打开排污阀约30秒的时间,根据管内杂质情况定,让杂质从排污口排出;二是反冲洗阶段,排污阀仍打开,开启水流转向阀约30秒,将粘附在过滤网上的留物反冲洗排出。

3、该设备无易损件,只定期根据水质进行排污即可。

ZPG-I型(直通式)结构

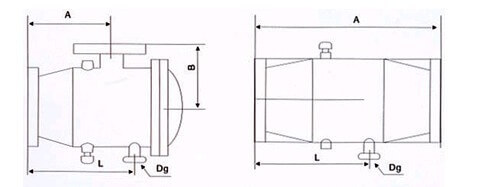

ZPG-I型(直通式)结构图

自动反冲洗排污过滤器外形尺寸 : ZPG-I型(直通式)

规格 L A 排污口Dg
ZPG-I-100 250 350 32
ZPG-I-125 320 428 40
ZPG-I-150 380 525 50
ZPG-I-200 520 700 65
ZPG-I-250 660 875 80
ZPG-I-300 790 950 100
ZPG-I-350 885 1200 125
ZPG-I-400 1040 1400 150
ZPG-I-450 1145 1550 150
ZPG-I-500 1250 1700 150
ZPG-I-600 1460 2000 200
ZPG-I-700 1720 2280 200
ZPG-I-800 1900 2500 200
ZPG-I-900 2180 2800 200
ZPG-I-1000 2470 3120 250

ZPG-L/I型自动排污过滤器是一个能使用低质水进行工业泠却的过滤器,同时也可用于其他需要过滤的工艺过程,它具有冲洗排除杂质功能,一股安装在换热器其他执行机构的前面,定期清冼排除杂质。当正常情况下,转向阀开启,水流经过滤器筒过滤后,由出口排出。当转向阀关闭,排污阀开启时,水流被迫从过滤筒的进口段网孔进入过滤筒外侧,大部分从出口流出,一部份又从过滤器外经杂质收集段网孔进过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘附在网孔上杂质的效果,杂质仍通过排污口排出。

自动反冲洗排污过滤器外形尺寸 :ZPG-L型(直角式)


规格 A B L 排污口Dg
ZPG-L-100 265 160 365 32
ZPG-L-125 315 190 440 40
ZPG-L-150 375 220 520 50
ZPG-L-200 500 260 670 65
ZPG-L-250 625 310 830 80
ZPG-L-300 750 350 1000 100
ZPG-L-350 875 410 1180 125
ZPG-L-400 1000 470 1350 150
ZPG-L-450 1150 510 1500 150
ZPG-L-500 1250 550 1680 150
ZPG-L-600 1500 650 2000 200
ZPG-L-700 1720 670 2280 200
ZPG-L-800 1900 685 2500 200
ZPG-L-900 2180 785 2800 200
ZPG-L-1000 2180 860 3120 250
