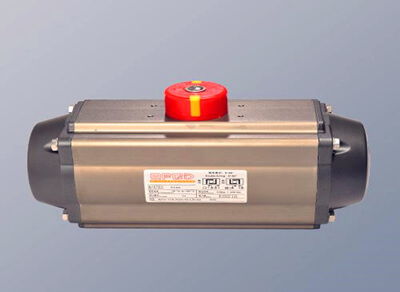

ATD/ATS新型齿轮条式气动薄膜执行气器

产品简介
ATD/ATS新型齿轮条式气动薄膜 执行气器 综合了国内外最新技术,通过CAD三维模 型创新优化设计,外形美观紧凑、现代化的造型;并采用 实用新型材料、新工艺、使产品的质量、性能更加可
订购热线:13587667751
产品介绍
ATD/ATS新型齿轮条式气动薄膜执行气器综合了国内外最新技术,通过CAD三维模 型创新优化设计,外形美观紧凑、现代化的造型;并采用 实用新型材料、新工艺、使产品的质量、性能更加可靠; 多规格选型更经济实惠;产品全面符合最新国际标准技术 规范,满足现在和未来的需求.

ATD双作用执行工作原理
ATD双作用执行工作原理图

当气源压力从气口(A)中进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(B)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转.反之气源压力从气口(B)进入气 缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(A)排出,同时使两活塞齿条同步带动输 出轴(齿轮)顺时针方向旋转.(如果把活塞相对反方向安装,输出轴变为反向旋转,即为双作用反转型).

ATS单作用执行工作原理
ATS单作用执行工作原理图

当气源压力从气口中(A)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(B)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转.在气源压力 经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(A)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转.(如果把活塞相对反方向安装,弹簧复位时输出轴变为反向旋 转,即为单作用反转型).

型号编制


T 作用形式 -尺寸规格 -选择角度 -连接尺寸 -输出轴孔尺寸 -弹簧数量 -操作温度 -防腐等级
AT系列气动执行器 D:双作用
S:单作用
50~330 90°=090
120°=120
180°=180
符合国际标准ISO5211
F03-F25
LD=平行斜角输出孔
HT=平行对边输出孔
W=两个键槽输出孔
5-12只
(只有ATS)
ST=标准型-20~+80℃
HT=高温型-15~+150℃
LT=低温型-40~+80℃
一般场合=A
低浓度酸性环境=B


性能及参

型号 大气源压力 旋转角度 操作温度 行程调节每1°圈数 缸径φ(mm) 汽缸容量(L)
开向 关向
开关时间(S)
开向 关向
重量/每根弹簧
(Kg)
ATD/ATS-50 干燥或润滑的
洁净压缩空气
8Bar
90°±4°
或全行程
0°~90°
ST:(标准型)
丁腈橡胶O型圈
-20~+80℃
 HT:(高温型)
氟橡胶O型圈
-15~+150℃
LT=(低温型)
硅橡胶O型圈
-40~+80℃
1/6 50 0.1 0.2 ATD0.2 ATD0.3 ATD1.1
ATS0.3 ATS0.3 ATS1.2 0.01
ATD/ATS-63 1/6 63 0.2 0.3 ATD0.3 ATD0.3 ATD1.6
ATS0.3 ATS0.4 ATS1.8 0.02
ATD/ATS-75 1/5 75 0.3 0.5 ATD0.3 ATD0.4 ATD2.8
ATS0.4 ATS0.5 ATS3.2 0.03
ATD/ATS-88 1/5 88 0.5 0.8 ATD0.4 ATD0.5 ATD4.0
ATS0.5 ATS0.6 ATS4.7 0.06
ATD/ATS-100 1/5 100 0.7 1.1 ATS0.5 ATD0.6 ATD5.9
ATS0.7 ATS0.9 ATS6.7 0.07
ATD/ATS-115 1/5 115 1.2 1.8 ATD0.7 ATD0.8 ATD8.5
ATS0.9 ATS1.1 ATS10.0 0.13
ATD/ATS-125 1/4 125 1.5 2.3 ATD0.9 ATS1.1 ATD10.7
ATS1.2 ATS1.4 ATS12.5 0.16
ATD/ATS-145 1/4 145 2.4 3.8 ATD1.2 ATD1.4 ATD15.5
ATS1.5 ATS1.8 ATS18.3 0.25
ATD/ATS-160 1/4 160 3.1 4.9 ATD1.5 ATD1.7 ATD19.5
ATS1.8 ATS2.1 ATS23.3 0.36
ATD/ATS-180 1/4 180 4.3 6.9 ATD2.0 ATD2.2 ATD26.7
ATS2.4 ATS2.8 ATS32.8 0.50
ATD/ATS-200 1/4 200 5.9 9.5 ATD2.7 ATD3.2 ATD35.6
ATS3.5 ATS4.0 ATS43.6 0.62
ATD/ATS-240 1/4 240 10.0 15.2 ATD3.5 ATD4.0 ATD58.2
ATS4.1 ATS4.6 ATS71.0 1.12
ATD/ATS-265 1/4 265 14.5 21.4 ATD4.0 ATD4.5 ATD78.8
ATS4.5 ATS5.0 ATS96.5 1.56
ATD/ATS-330 1/4 330 25.0 40.0 ATD6.0 ATD7.0 ATD130
ATS7.5 ATS8.5 ATS163 2.95
